الحد الأقصى لوزن الرفع المقدر 25000 كجم كاي فان العلامة التجارية 25 طن (وويي) رافعة شاحنة سرعة الدوران 0??2 دورة في الدقيقة
واحد. حالة العمل
1, الارتفاع: 0-4500م
2, درجة الحرارة: -25??–+45??
3, شروط العمل المسموح بها: أرض صلبة ومستقرة، يجب أن تكون السيارة أفقية
4, قوة الرياح: ≤6 درجة
اثنان. نطاق العمل
“رافعة ”كايفان" طراز KFM5323JQZ25G5 (QY25G5) هي رافعة تلسكوبية هيدروليكية بالكامل، أقصى قدرة رفع مصنفة هي 25 طن. يمكن استخدامها في ظروف متنوعة لأعمال الرفع والتركيب، مثل المنشآت الصناعية والتعدين، مواقع البناء، المحطات، الموانئ البحرية، المستودعات، وما إلى ذلك.
ثلاثة. المعلمات الرئيسية
| العناصر | الوحدة | القيمة | |
معلمات أداء العمل | الوزن المرفوع الأقصى | كجم | 25000 |
| أقصى قوة رفع للذراع الأساسي | كجم.م | 970 | |
| أقصى قوة رفع لأطول ذراع رئيسي | كجم.م | 470 | |
| أقصى ارتفاع للذراع الرئيسي | m | 40 | |
| أقصى ارتفاع للذراع المساعد | m | 48.2 | |
| أقصى سرعة للحبل الفردي (المرحلة الثانية) | م/دقيقة | 120 | |
| سرعة العمل | زمن تمديد الذراع الرافعة | s | 110 |
| زمن رفع الذراع الرافعة | s | 60 | |
| سرعة الدوران | دورة/دقيقة | 0??2 | |
| معايير الوزن | الوزن الكلي | كجم | 31670 |
| حمولة المحور الأمامي | كجم | 6850 | |
| حمولة المحور الخلفي (محور مزدوج) | كجم | 24820 | |
| معلمات السفر | أقصى سرعة سفر | كم/س | 70 |
| أقصى قدرة على التدرج | % | 30 | |
| الحد الأدنى لنصف قطر الدوران | m | 11 | |
| الحد الأدنى للارتفاع عن الأرض | m | 0.27 | |
| زاوية الاقتراب | ° | 16 | |
| زاوية المغادرة | ° | 11 | |
معلمات الأبعاد | الأبعاد الخارجية (الطول × العرض × الارتفاع) | مم | 12790×2500×3460 |
| الامتداد العمودي للدعامة | m | 5.35 | |
| الامتداد الأفقي للدعامة | m | 6.1 | |
| طول الذراع الرئيسي | m | 10.3~39.5 | |
| طول الذراع الثانوي | m | 8.3 | |
| ارتفاع الذراع | ° | -2~80 | |
| الهيكل | الطراز | — | TAZ5323J |
| نموذج المحرك | — | WP10.270 | |
| القدرة المصنفة/السرعة | كيلووات/(دورة/دقيقة) | 199/2200 | |
| أقصى عزم/سرعة الدوران | نيوتن.م/(دورة/دقيقة) | 1100/1200-1600 | |
أربعة. المعدات القياسية
1. WUYUE TAZ5323J
2. مجموعة الذراع الرئيسية
3. مجموعة الذراع الثانوية
4. مجموعة خطاف التعليق
5. مجموعة الونش
6. نظام الدوران
7. النظام الكهربائي
8. النظام الهيدروليكي
9. الدعامة

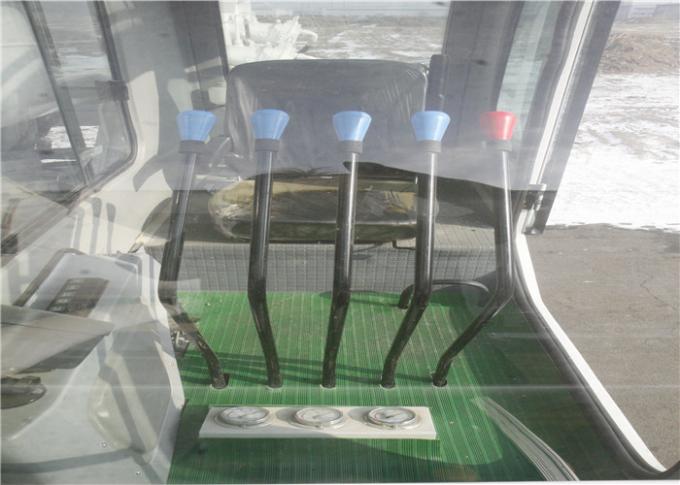

10. نظام التحكم في الهيكل العلوي
11. نظام التحكم في الشاسيه
12. صندوق الأدوات
