세부 정보 | |||
| 전체 치수: | 8185mm??2500mm??3690mm | 총 중량: | 15800Kgs With Full Load |
|---|---|---|---|
| 섀시: | Germany MAN, 4*2 | 엔진: | 213Kw |
| 캐빈: | Front Driver’s Cabin+Rear Crew Cabin, 2+6 Seats | 슈퍼스트럭처: | 알루미늄 합금 용접 구조 |
| 액체 탱크: | 4000L Water Tank & PP Compostie Material (Never Rust) | 물 펌프: | 60L/s@10bar |
| 수조 모니터: | 50L/s@10bar, 60m 사거리 | Paint: | 미국 PPG의 빨간색 페인트 |
| 하이라이트: | 4000L Fire Fighting Truck, High Speed 4000L Fire Truck, Fighting Truck With Germany MAN Chassis | ||
4000L Fire Tender with Germany MAN Chassis and Rescue Equipment
- Germany MAN 4000L Fire Tender Fire Truck is a multi-functional fire fighting vehicle special for the city. It could be as first RIV fire fighting vehicle. With 8 fireman and 4000L water tank. The fire pump flow rate is 60L/s and the fire monitor has 60m shoot range.

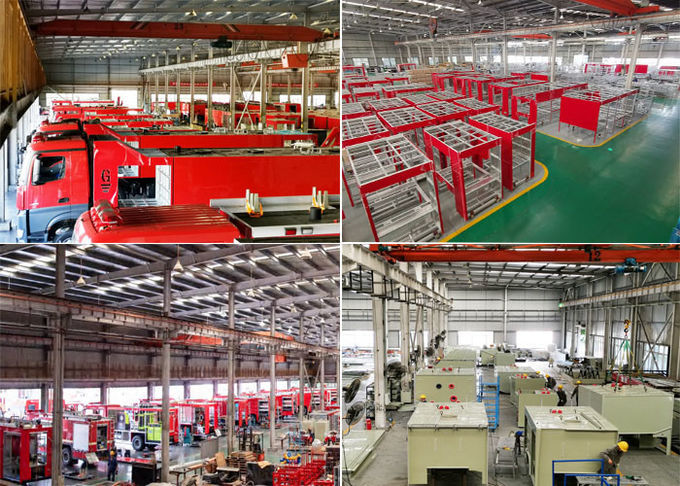

With modern management system, technology development system, production system and perfect service management system. CXFIRE ranks among the best firefighting companies in terms of technological level, production capacity, equipment scale, and operating efficiency. It has become a international high-efficiency and comprehensive modern fire protection enterprise.
1. The Whole Fire Tender
| 번호. | 주요 항목 | 기술 매개변수 |
| 1.1 | Pump: 80 liters/sec | SXF5161GXFSG40 |
| 1.2 | 전체 치수 | 8185mm×2500mm×3690mm |
| 1.3 | Full Load Weight | 15800kgs |
| 1.4 | 승무원 수 | 8 (including driver) |
| 1.5 | 최대 속도 | 90km/h |
| 1.6 | 용량 | 4000L Water. PP composite material liquid tank |
| 1.7 | 소방 펌프 유량 | 60L/s @ 10bar |
| 1.8 | 화재 모니터 | 50L/s flow rate, 60m shoot range |
| 1.9 | 도장 | Red paint of U.S. PPG |
2. Chassis of the Fire Tender
- Manufacturer: MAN Commercial Vehicle AG
- Model: MAN TGM 18.290
- Drive form: 4×2
- Wheelbase: 4425mm
- Cab: MAN TGM DK cab, four-door double row seat
- Engine model: MAN D0836LFLAL
- Engine type: inline 6-cylinder, turbocharged, inter-cooled diesel engine
- Rated power: 213/2200 (kW/rpm)
- Rated torque: 1150/1200-1750 (Nm/rpm)
- Transmission form: manual transmission, 9 forward gears and 1 reverse gear
- Clutch: single-disc clutch, clutch disc diameter 395 mm, hydraulic boost
- Power take-off: Gearbox power take-off
- Fuel tank capacity: 150 liters, right-mounted, with filter screen, lockable fuel tank cover, 20 liters urea tank
3. 슈퍼스트럭처
| 번호. | 주요 항목 | 기술 매개변수 |
| 3.1 | 캐빈 | |
| 3.1.1 | 구조 | Front Driver's Cabin+Rear Crew Cabin |
| 3.1.2 | 좌석 | 2+6, with 3-point safety belt, the rear 4 seats with SCBA bracket for 6-9L air cylinders, with storage box under the rear 4 seats |
| 3.2 | 표준화된 서브 프레임 | |
| 3.2.1 | 재료 | 특수 강철로 만든 고강도 직사각형 튜브 |
| 3.2.2 | : With systems designed for quick responses, such as the ability to draw water while in motion, Oshkosh ARFF trucks can be on-site and in action rapidly, effectively addressing emergencies before they escalate. | 액체 탱크와 서브 프레임은 탄성 연결 좌석으로 연결되어 있습니다 |
| 3.3 | 구획 | |
| 3.3.1 | 재료 | 고강도 알루미늄 합금 프로파일 (절대 녹슬지 않음) |
| 3.3.2 | 구조 | 알루미늄 합금 용접 구조. LED 조명이 있는 지붕 난간. 후면에 알루미늄 합금 사다리 포함 |
| 3.4 | 롤러 셔터 도어 | |
| 3.4.1 | 재료 | 양극 산화 처리된 표면의 알루미늄 합금 프로파일 |
| 3.4.2 | 구조 | 상단에 방수 홈, 레버형 바, 잠금 손잡이, 풀 스트랩, 이점 고정 좌석, LED 조명 및 센서가 있습니다. |
| 3.5 | 발판 | |
| 3.5.1 | 재료 | 고품질 알루미늄 합금 |
| 3.5.2 | 구조 | 폭 50cm, 300kg 이상 견딜 수 있으며, 미끄럼 방지 디자인, 이중 잠금 기능이 있습니다. 구획 양쪽에 장착됨. |
| 3.6 | 상부 구조 전기 장치 | |
| 3.6.1 | 경고등 및 사이렌 | 긴 줄 경고등과 사이렌이 캐빈 위에 장착되어 있습니다. 컨트롤러는 운전자의 캐빈에 설치되어 있습니다. |
| 3.6.2 | 스트로브 라이트 | 구획 양쪽에 장착됨 |
| 3.6.3 | 외부 조명 | LED 조명이 구획 양쪽에 장착되어 있습니다 |
| 3.6.4 | 지붕 조명 | LED 조명이 지붕 내부에 장착되어 있습니다 |
| 3.6.5 | 측면 지시등 | 구획 및 발판 측면에 노란색 경고등이 장착되어 있습니다 |
4. Optional Rescue Equipment
4.1 Generator
Output Power: 5kW
Frequency: 50Hz
Voltage: 230V
Installation location: equipment room
4.2 Pneumatic telescopic lights
Main light power: 2×1000W
Lighting: Quartz halogen lamp
The max. height of the main light from the ground: 4.5m
PTZ rotation angle: horizontal 420°, pitch 420°
Main lamp working voltage: 220V
Installation form: roof
5. Reference Pictures
